つつじが丘ハイツで分電盤の取替え工事とエアコン用回路増設モール引き M様御依頼ありがとうございます。

昨日は、昭島市つつじが丘ハイツのM様宅で

分電盤の取替え工事と、エアコン用の一回路増設工事をさせていただきました。





OLYMPUS DIGITAL CAMERA

こちらの分電盤とモール部材を一式積んで出発いたします。



OLYMPUS DIGITAL CAMERA

M様宅に到着です

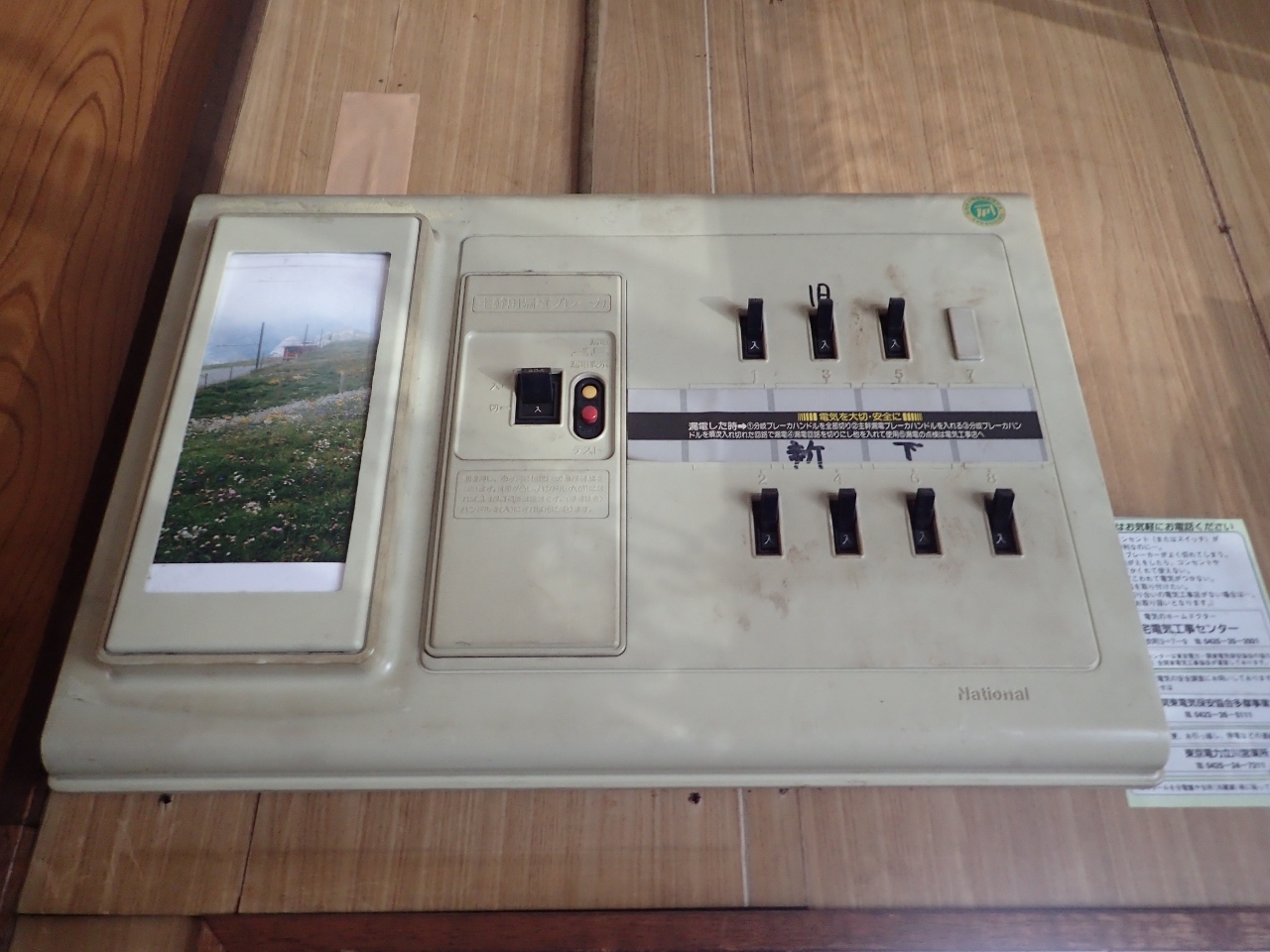

旧分電盤はこんな感じで、漏電遮断機が付いておりません

今回エアコンの増設に伴い、漏電遮断機付きの新分電盤へ取替え工事と

エアコン用のアース付きコンセントの増設をさせていただく事になりました。



OLYMPUS DIGITAL CAMERA

工事中はこんな感じです

接触不良事故を起さない様に、各部増し締めをしっかりとさせていただきました。

各部増し締めは、業界では必須ですね!



OLYMPUS DIGITAL CAMERA

めでたく漏電遮断機付きの新分電盤になりました。



OLYMPUS DIGITAL CAMERA

工事後の自主検査をいたします

先ずは、電圧チェックです 102.9ボルト 合格です。



OLYMPUS DIGITAL CAMERA

続いて、絶縁抵抗検査です

おおよそ 1.3メグオームでこちらも合格です。



OLYMPUS DIGITAL CAMERA

検査の最終で、漏れ電流測定です

0.71ミリアンペア こちらも合格

異常なしで、自主検査の完成です。



OLYMPUS DIGITAL CAMERA

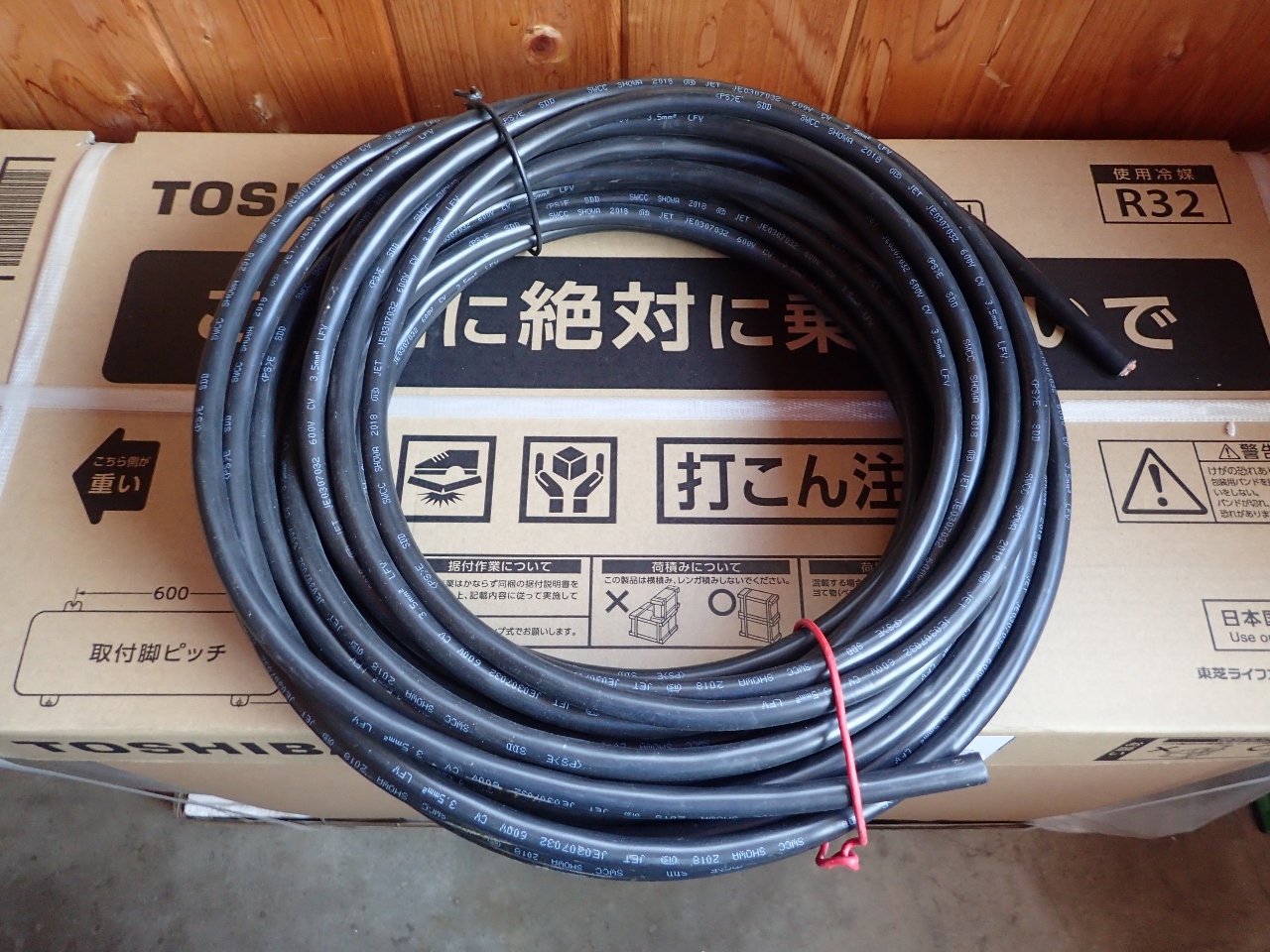

続いての工事は、こちらのケーブルを使用して

配線工事です。



OLYMPUS DIGITAL CAMERA

ケーブルを少しむいて見ます

黒白が2ミリ グリーンがアースで1.6ミリです

この組み合わせが、100ボルトエアコンの回路増設には便利です。



OLYMPUS DIGITAL CAMERA

いきなりですみません! 配線工事の完成です。



OLYMPUS DIGITAL CAMERA

ズームアップして コンセントの電圧チェックです

103.0ボルトで 合格です

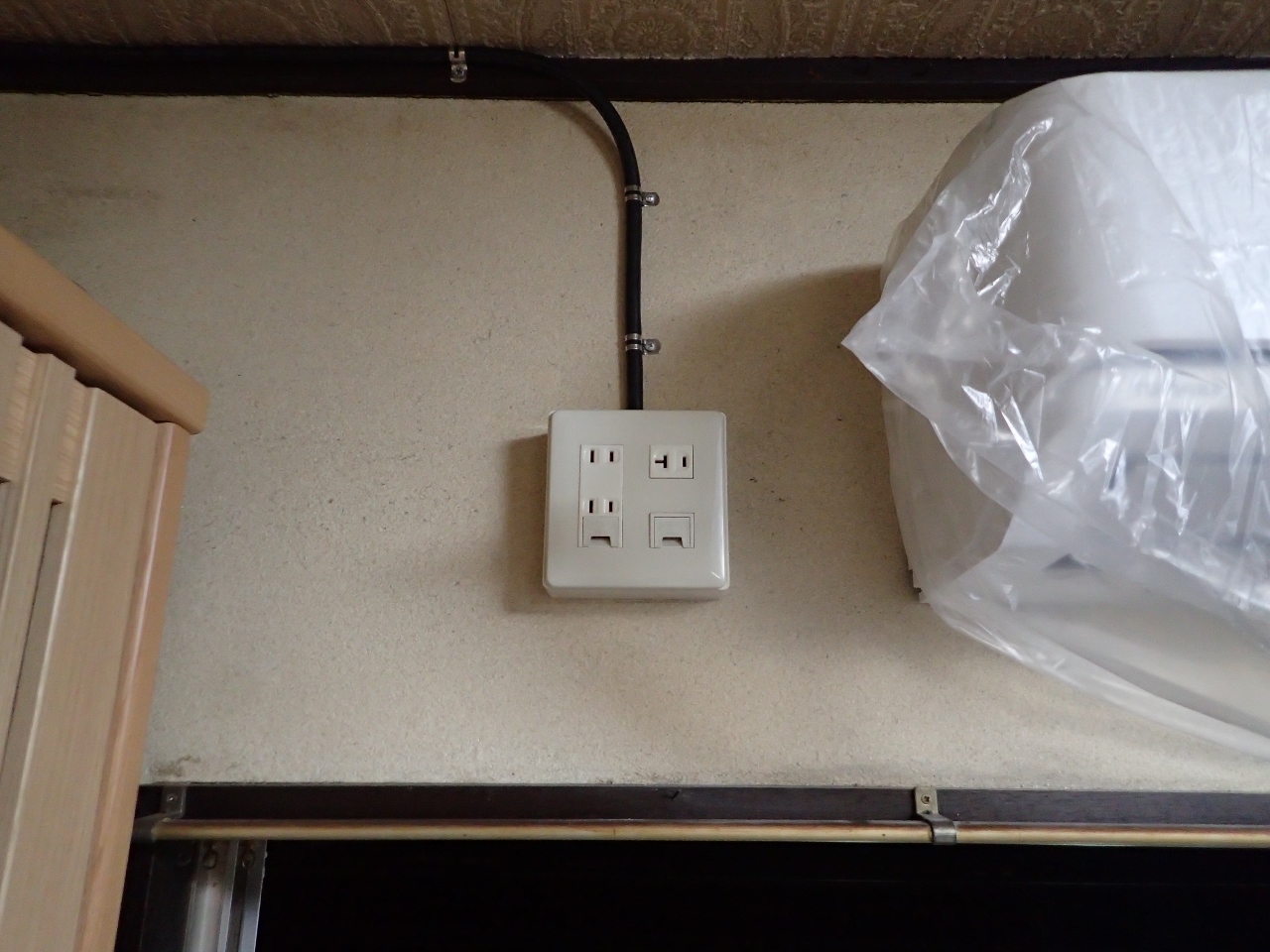

これでエアコン用のコンセントが無いお部屋に配線工事の完成です。



OLYMPUS DIGITAL CAMERA

今回の工事は、コンクリートマンションの為

オール露出のモール引きにさせていただきました。



OLYMPUS DIGITAL CAMERA

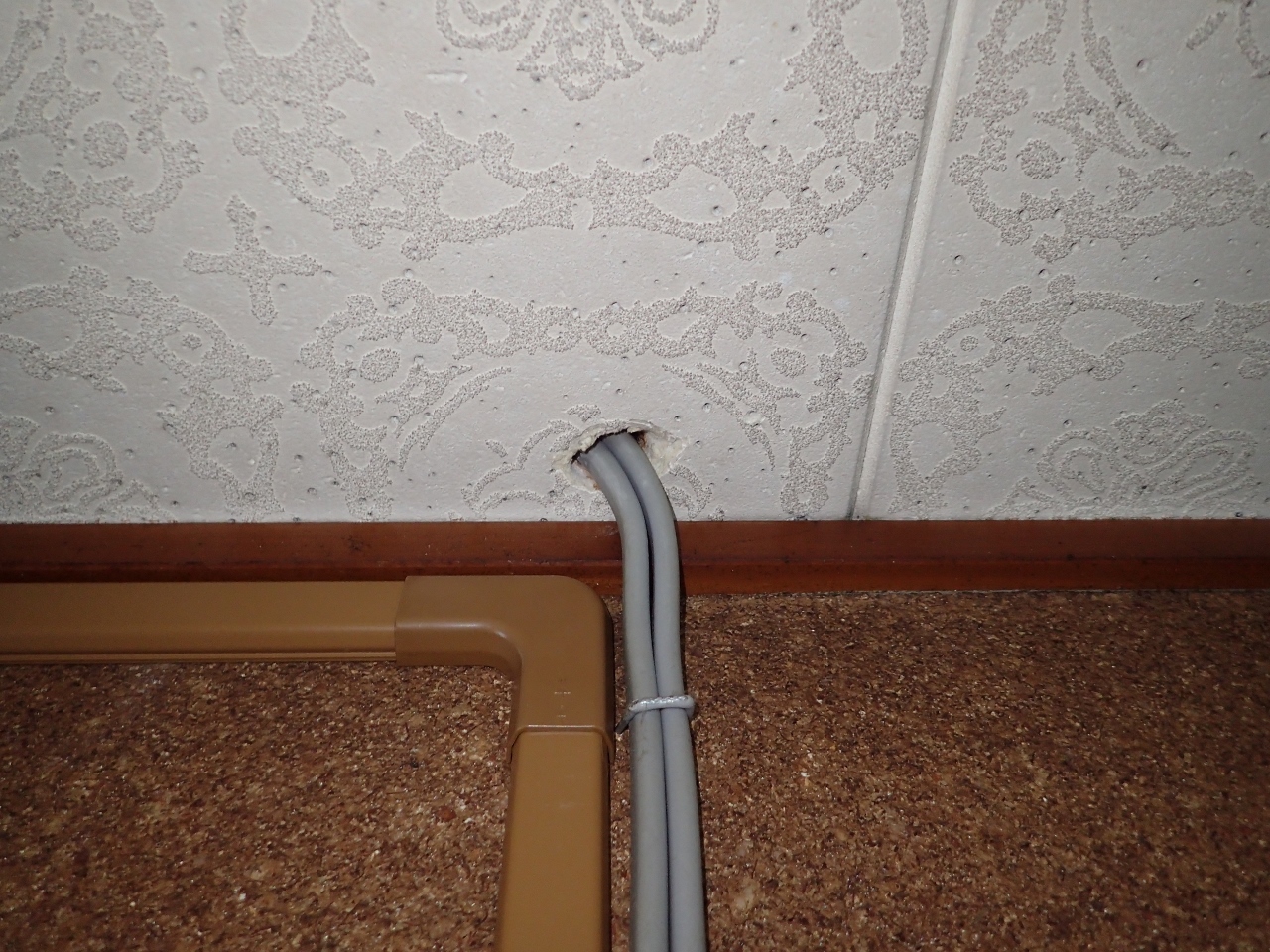

盤廻りや梁部分はこの様に極力良い感じにさせていただきました

これにて工事の完成です。



分電盤も新しくなり、エアコン用専用回路も出来上がり

M様宅も 「安心 安全」になりました ありがとうございます。



またエアコンの取り付けに伺います

よろしくお願いいたします

エアコンが付くと 「安心 安全」 プラス 「快適」になりますね!



電気工事士の㈱ヒカリ電機 店長兼作業員の大金より。













ランキングに参加中。クリックして応援お願いします!

エアコン用コンセント増設工事(アース付)3室分 昭島市Y様御依頼ありがとうございます。

本日は、昭島市のY様から御依頼をいただきました、エアコン用のコンセント増設を

御紹介いたします。

Y様からは、夏に御依頼を頂戴しておりましたが、エアコンの取り付けや

ご近所様の夏祭りの配線工事等々で大変忙しく、Y様に当店の「わがまま」を

聞いていただき、秋の工事になってしまいました



Y様へ、大変長らくお待ちいただき申し訳ございませんでした。



で、さっそく工事に取り掛かります。

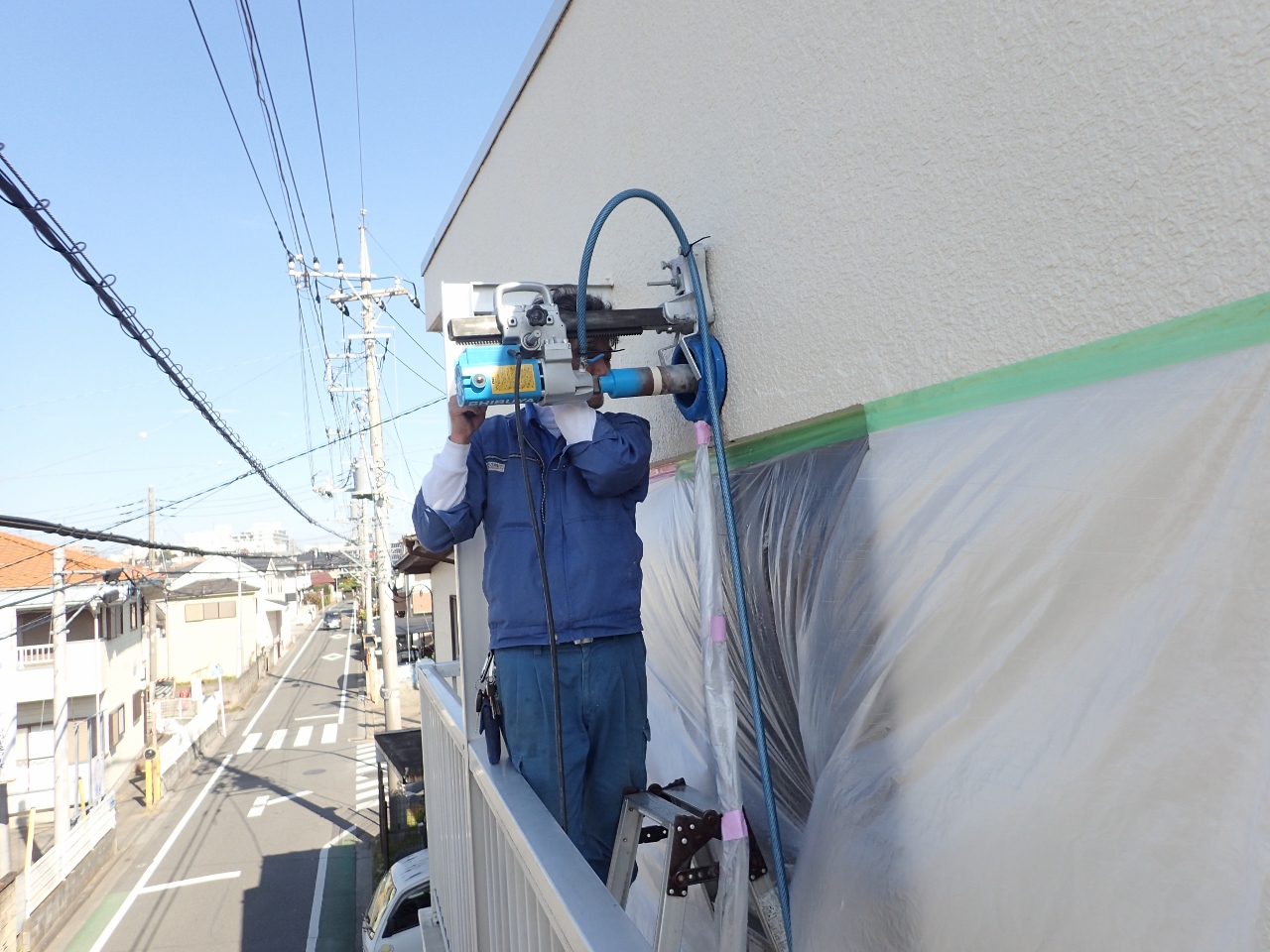

まずは、お住まいへの穴あけ工事からさせていただきます。

使用する、ドリル類は、こんな感じです

嫁ちゃんからよく言われます、「こんな同じ様な道具いくつも要るの?

僕から一言「いるんです、ちゃんとした工事をする為には」



はい、この様に綺麗な穴が開きました

道具のお陰です! もしかしたら腕のお陰かも?





次の作業は、こちらの油圧圧着器とSV8スケを使用して二階へ、配線工事をさせていただきます

今回Y様からの御依頼は、二階の3室へ、エアコン用の3回路増設工事です

安易に、3本のケーブルを引っ張れば? とは行きません。



Y様と御相談をして、御二階へサブ分電盤を施工させていただく事に成りました。



メイン分電盤から、サブ分電盤へ、送り配線をさせていただきます



油圧圧着器を使用している時はこんな感じです

しっかりとした接続をさせていただきます。

はい、この様に送り配線の接続が完成いたしました、バッチリ接続です。



結線の絶縁処理もこの様な感じに、バッチリです。



めでたくこの様に、1Fメイン分電盤より、2Fサブ分電盤への送り配線の完成です。

VE管を使用して、極力綺麗な配線の取り廻しに、させていただきました。



2Fのサブ分電盤の完成は、こんな感じです

エアコン以外の将来も考慮して6回路の分電盤にさせていただきました。



各お部屋、3室共にモール配線で、アース付きの エアコン専用コンセントです。



室内機のアース端子から、3台共アーシングをさせていただきました。

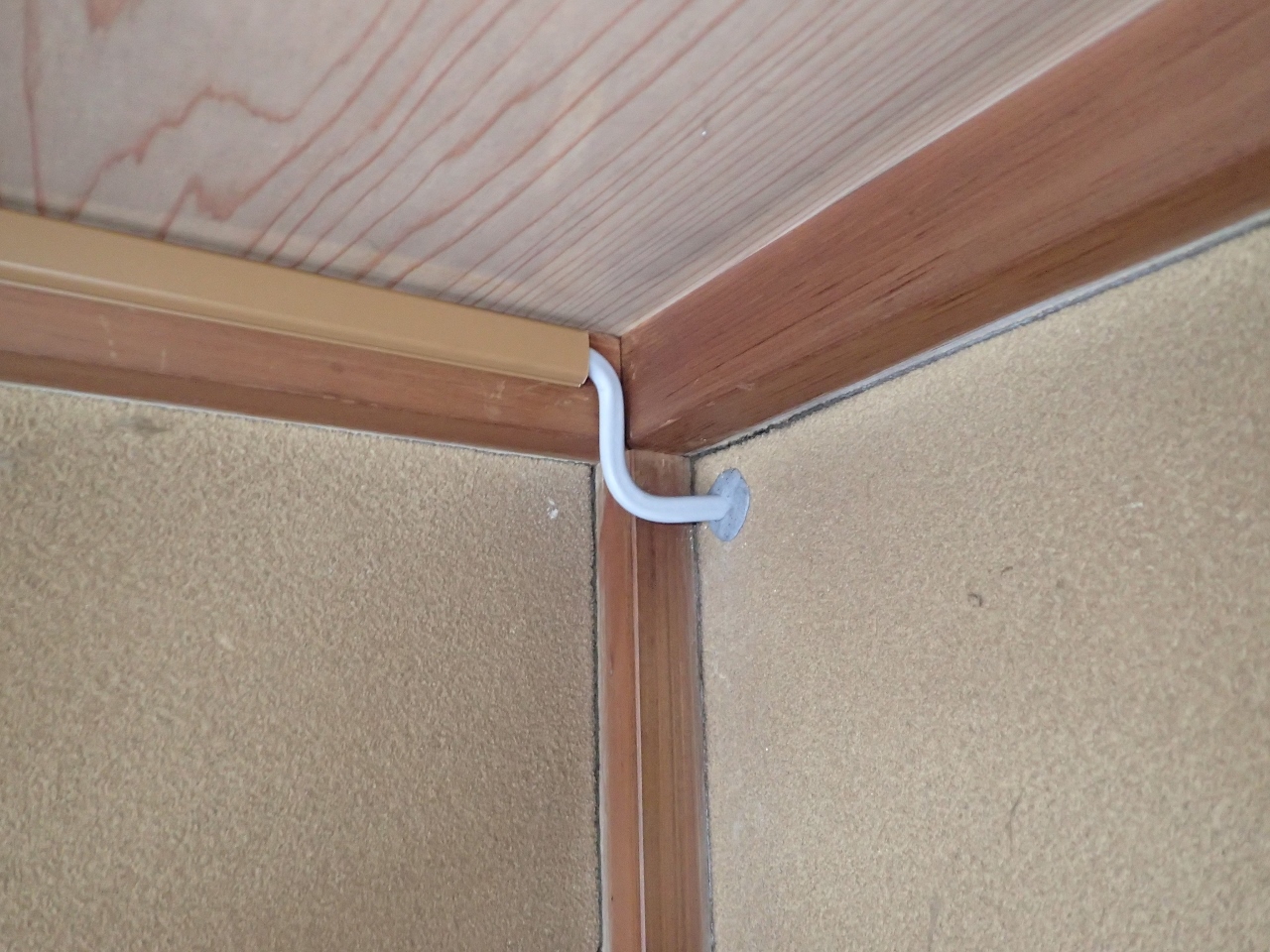

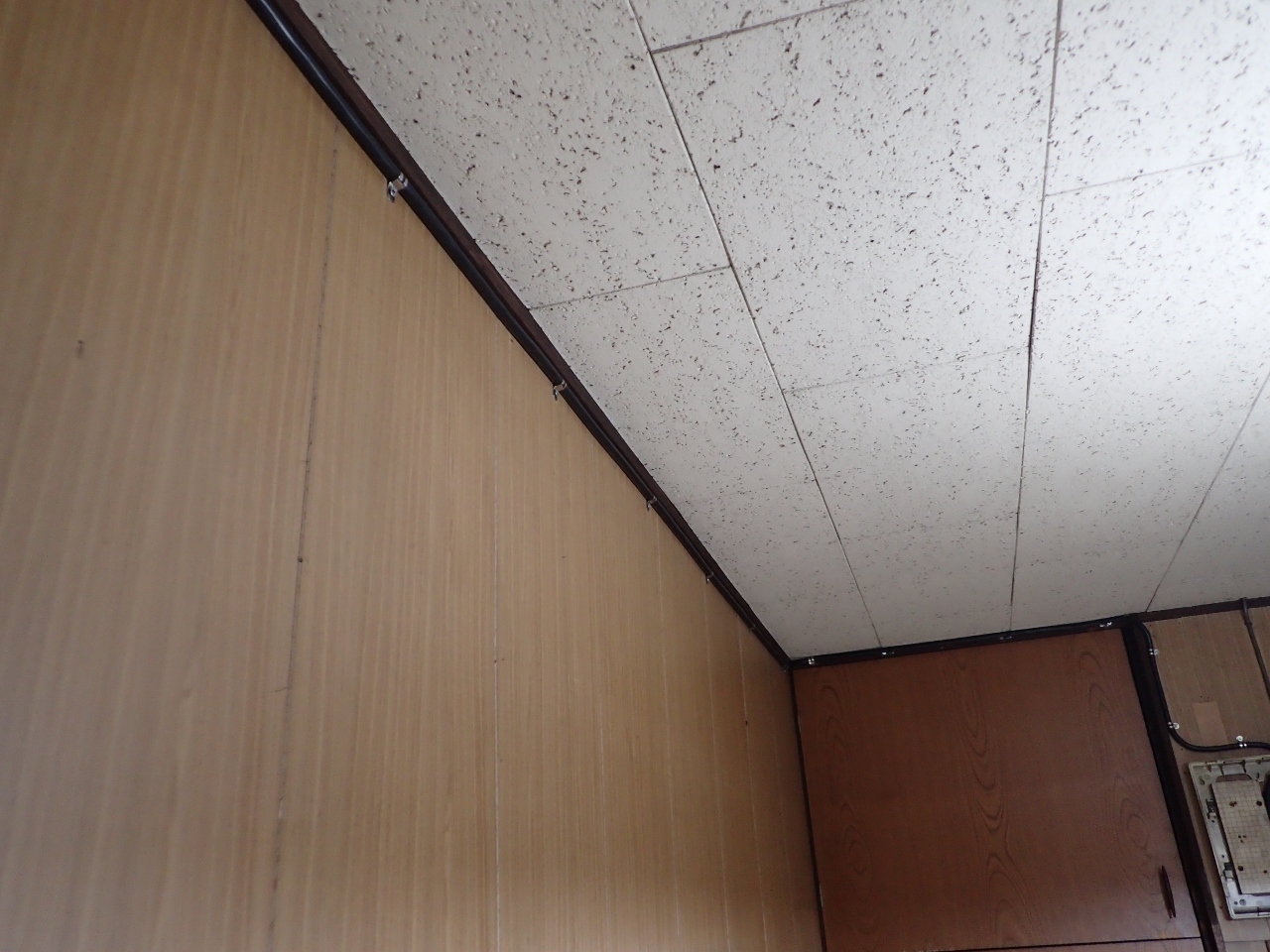

ローカ廻りの3室分の配線もこの様に、モール引きにさせていただきました

Y奥様より一言いただきました 「意外と綺麗ですね」!

私より一言「なるべく隅を通して、違和感の無い様にさせていただきました」。



コンセント工事の最終で、テスターチェックです、102.8ボルト合格です

何事も無事合格が、何よりです。



コンセント増設工事の最終で、大変お待たせしてしまったエアコン君を

ひと拭きさせていただきました 「夏からお待たせしてごめんね!」



これで、Y様宅もめでたくエアコンのコンセント増設3台分の完成です 。



Y様へ、夏よりお待たせをいたしまして誠にすみません

それから当店の空いた時間に、数日間の工事をさせていただきありがとうございます



毎々のお茶や、ガレージをお借りして誠にありがとうございました

感謝感謝の電気工事でした。

工事の方は、手間ひまをおしまずさせていただきました、重ねて御礼申し上げます。

また、テレビ端子の交換にお伺いいたします、よろしくお願いいたします。





㈱ヒカリ電機 スタッフ一同より。



























ランキングに参加中。クリックして応援お願いします!

エアコン用コンセント増設 と回路増設 東芝エアコンのお買い上げ、S様御依頼ありがとうございます。

本日は、S様宅で、エアコンのコンセント工事と回路増設と、お買い上げいただきました、

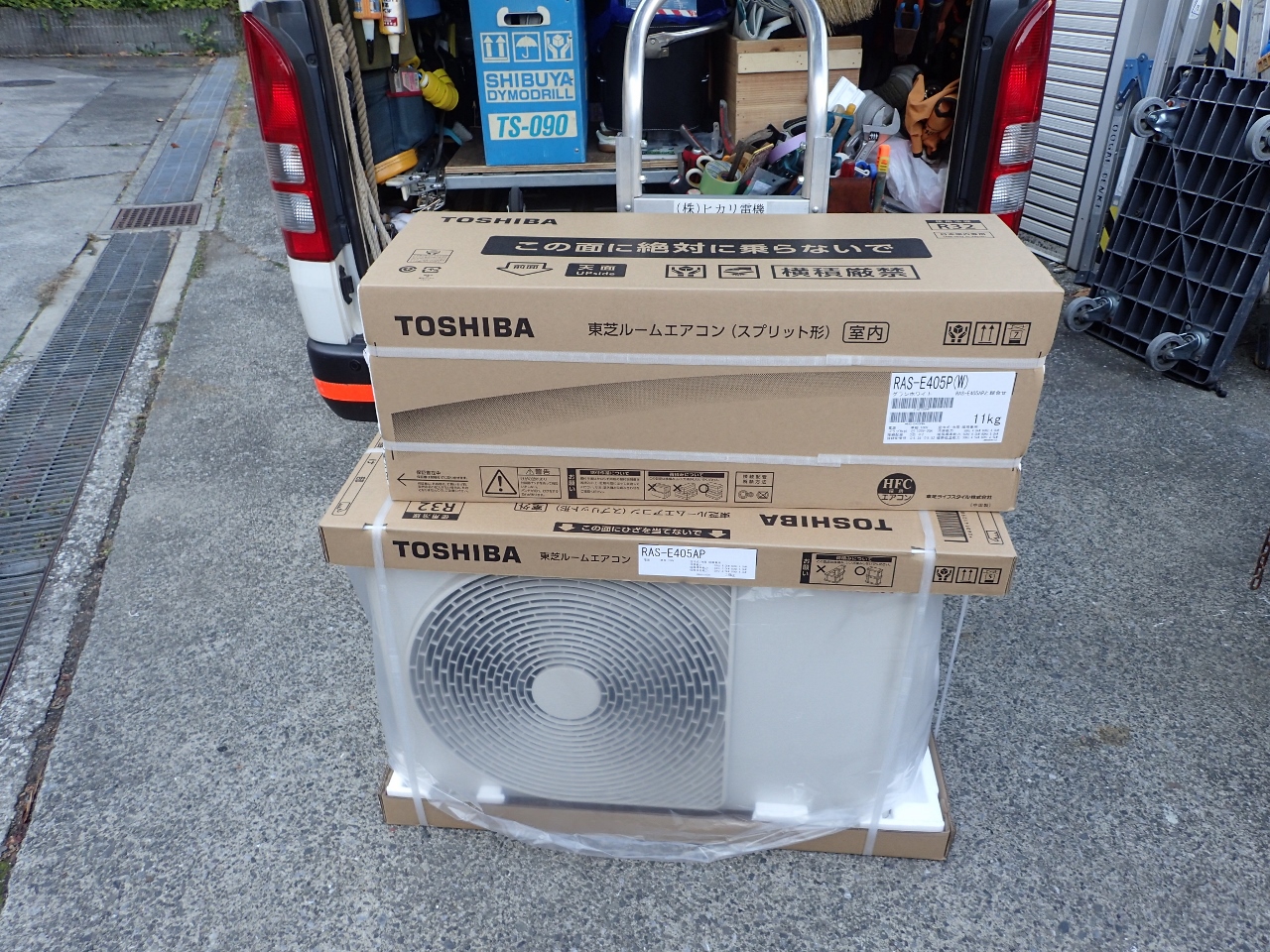

東芝エアコンの取り付けです。

S様へ、毎々ヒカリ電機へ御依頼をいただき、ありがとうございます。



まずは、室内機の取り付けの背板の取り付けです。

水平器を使用して、水平をバッチリにさせていただきます。



次の工程は、室内機の配管接続です。

トルクレンチを使用して、確実な締め付けをさせていただきました。

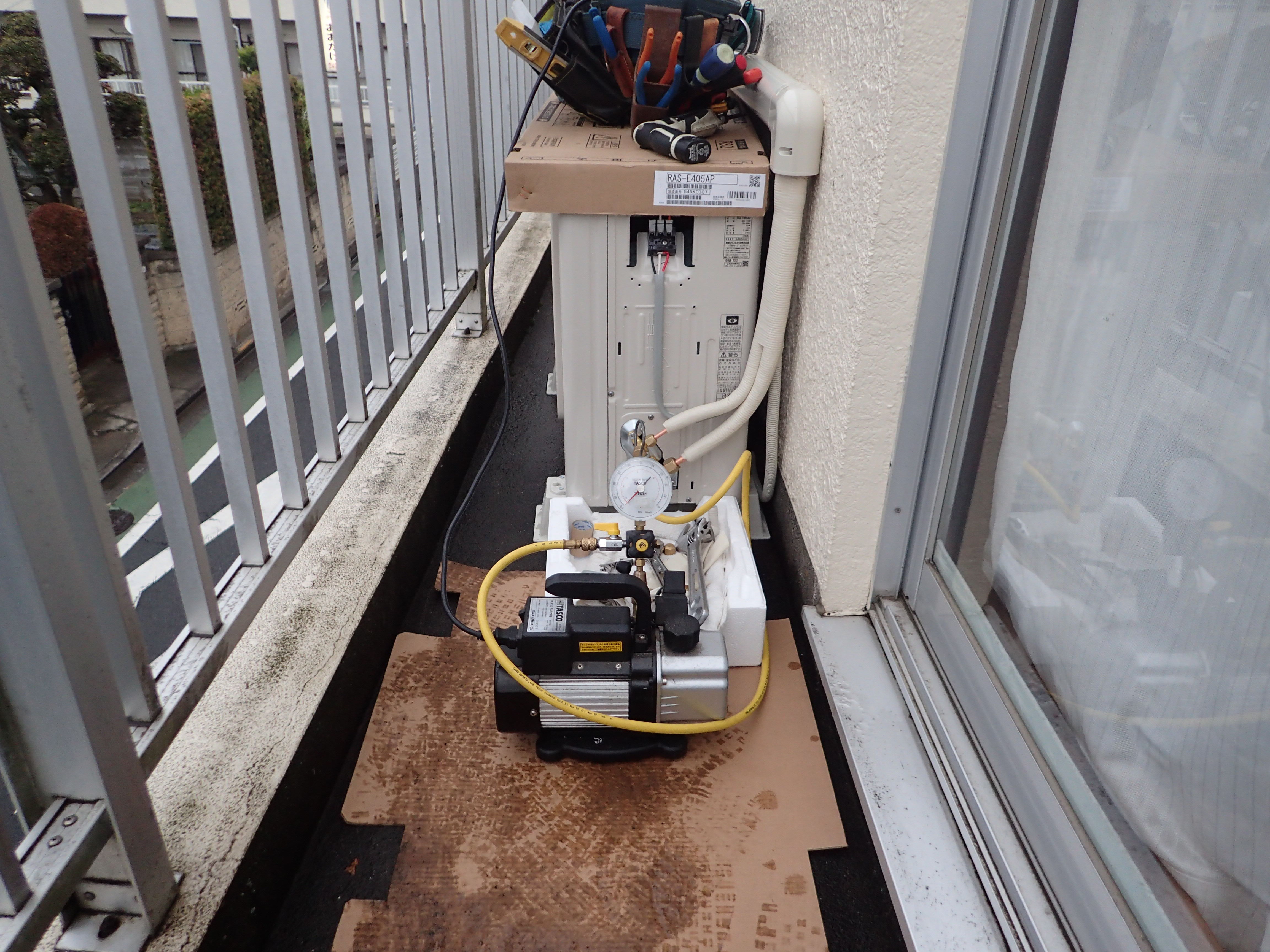

室外機の設置も真空引きを行い、機密試験も行います。

エアコン本来の性能が発揮される取り付けをさせていただきました。

冷え冷えです。



冷え過ぎに注意して下さいネ。



次の工程は、天井裏より、エアコン用の配線工事です。

今回は、S様のリクエストで、エアコン用に2回路の増設です。

2.0ミリのvvFとアース線を1Fの分電盤まで、隠蔽配線させていただきました。

この時期の天井裏は、なかなかいい温度です。

ちょっと大げさですが、汗を10リットル程かきました。

業界の方は、わかってくださる方も多いのでは?「10リットルの汗 おおげさ?」



はい、無事に御二階のエアコンまで、通線の完成です。



1Fの天井裏もなんとか、通線出来ました。

めでたしめでたしです。



1Fの分電盤まで、無事2回線通線の完成です。

本日の工事は、ここまでです。

後日、新分電盤にお取替え工事に伺います。



S様へ、てまひまを惜しまず、工事をさせていただきました。

てまひまを惜しまない工事が、ヒカリ電機流です。



現地までの先導や、地図まで印刷をしていただき助かりました。

また、分電盤の工事の日もよろしくお願いいたします。



㈱ヒカリ電機  大金より。
